1、耦合电感的串联
①顺接串联:
顾名思义,串联电路里,电流都是从同名端流入的。
一个线圈对另一个线圈产生互感电压,实质就是在其同名端产生正负电压。
这里都是同名端互感电压为正,随意表达式就自然而然清除了。
这里等效之后的电路里的电感就不再有互感了,就是普通的电感与电阻串联的电路。
②反接串联:电流一个从同名端流入,一个从同名端流出
如果我们要是在做实验求这个耦合电路的互感系数M,看这两个电路图知道该怎么办了吧,一个线圈正接一下,反接一下,M=(L正-L反)/4,这样一算就出来了。而且如果耦合电感里自感系数L1=L2时,反接的耦合电感这样等效的L=0,等于没接对吧。
说完串联,那接下来就是并联。
2、耦合电感的并联
①同侧并联:
和顺接串联一样,都是电流从同名端流入。
3、T型耦合电感的等效
①共同名端T型去耦等效:
来上图片和证明:

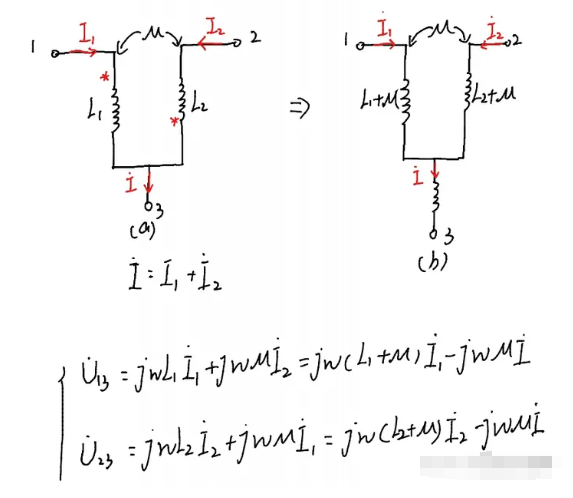

②异同名端T型等效:
即学即用:
一般的,有时候也会把互感电压当做受控电压源来转换(转换为电流控制的电压源)。
