共模电感(Common mode Choke)，也叫共模扼流圈，常用于电脑的开关电源中过滤共模的电磁干扰信号。在板卡设计中，共模电感也是起EMI滤波的作用，用于抑制高速信号线产生的电磁波向外辐射发射。

共模电感的滤波电路，La和Lb就是共模电感线圈。这两个线圈绕在同一铁芯上，匝数和相位都相同(绕制反向)。这样，当电路中的正常电流流经共模电感时，电流在同相位绕制的电感线圈中产生反向的磁场而相互抵消，此时正常信号电流主要受线圈电阻的影响(和少量因漏感造成的阻尼)；当有共模电流流经线圈时，由于共模电流的同向性，会在线圈内产生同向的磁场而增大线圈的感抗，使线圈表现为高阻抗，产生较强的阻尼效果，以此衰减共模电流，达到滤波的目的。

事实上，将这个滤波电路一端接干扰源，另一端接被干扰设备，则La和C1，Lb和C2就构成两组低通滤波器，可以使线路上的共模EMI信号被控制在很低的电平上。该电路既可以抑制外部的EMI信号传入，又可以衰减线路自身工作时产生的EMI信号，能有效地降低EMI干扰强度。

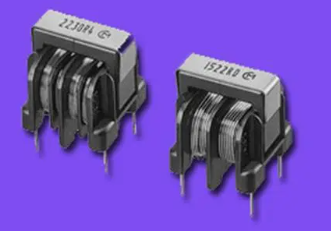

国内生产的一种小型共模电感，采用高频之杂讯抑制对策，共模扼流线圈结构，讯号不衰减，体积小、使用方便，具有平衡度佳、使用方便、高品质等优点。广泛使用在双平衡调音装置、多频变压器、阻抗变压器、平衡及不平衡转换变压器等。

还有一种共模滤波器电感/EMI滤波器电感采用铁氧体磁心，双线并绕，杂讯抑制对策佳，高共模噪音抑制和低差模噪声信号抑制，低差模噪声信号抑制干扰源，在高速信号中难以变形，体积小、具有平衡度佳、使用方便、高品质等优点。广泛使用在抑制电子设备EMI噪音、个人电脑及外围设备的 USB线路、DVC、STB的IEEE1394线路、液晶显示面板、低压微分信号等。

漏感差模

对理想的电感模型而言，当线圈绕完后，所有磁通都集中在线圈的中心内。但通常情况下环形线圈不会绕满一周，或绕制不紧密，这样会引起磁通的泄漏。共模电感有两个绕组，其间有相当大的间隙，这样就会产生磁通泄漏，并形成差模电感。因此，共模电感一般也具有一定的差模干扰衰减能力。

在滤波器的设计中，我们也可以利用漏感。如在普通的滤波器中，仅安装一个共模电感，利用共模电感的漏感产生适量的差模电感，起到对差模电流的抑制作用。有时，还要人为增加共模扼流圈的漏电感，提高差模电感量，以达到更好的滤波效果。

磁环类型的铁芯优点

高初始导磁率(这个是共模电感的基本要求)、高饱和磁感应强度、温度较之铁氧体稳定(可以理解为温升小)，频率特性比较灵活，因为导磁率高，很小就可以做出很大的感量，适应频率比较宽。

整体劣势

磁环孔径小，机器难以穿线，需要人工去绕，费时费力，加工成本高，效率低。而在成本压力日益增加的同时，这一点已尤为重要了。
