日本村田是一家国际知名的片式电容器和电感器制造商。其电感器质量高。目前，其片式电感已应用于国内手机等行业

1、 村田电感的分类

根据电感的内部结构，村田电感大致可以分为五种类型：LQG多层型（空心）、Lqh绕组型（铁氧体芯）、LQW绕组型（空心）、LQM多层型（铁氧体芯）和LQP薄膜型。

村田电感器分为叠层电感器和绕线电感器。它体积小、性能高、绕组和外部结构新颖，具有低直流阻抗和优良的高频特性。村田电感器用途广泛，种类齐全。可根据电路选择最合适的品种和特性。

2、 村田电感产品线

村田的电感器采用多层工艺、薄膜工艺、缠绕工艺等工艺，并为此目的进行了最合适的设计，实现了电感器的小型化和高性能，提供了从电源到高频使用的丰富产品阵容。

村田高频电路用电感器

说到高频电路的电感器，顾名思义，它们是用于从几十MHz到几十GHz的高频段的电感器。由于对Q值（品质因数）的要求很高，一般为中空结构，主要用于手机、无线局域网等移动通信设备的高频电路中。村田高频电路用电感器有微型滤波器型、普通多层型、高Q值和大电流对应，以及可布线和高频电路所需的所有产品系列。

村田高频电路电感器的结构特点：

村田的高频电路有三种电感器：绕组、叠片和薄膜。以下简要介绍其特点和相关用途。

1、绕线结构：所谓绕线结构是将铜线绕成螺旋状，绕在氧化铝芯上。与叠层和薄膜方法相比，该绕组结构可以用粗导线缠绕线圈，并具有以下特点：1可以实现低直流阻抗；2.Q（品质因数）很高；3、可对应大电流。利用这些特性，它可以用于具有高Q值要求的天线和PA电路中的耦合和中频环路谐振。村田的相应产品：

LQW04AN_00/LQW15AN_00/LQW15AN_10、LQW15AN_80/LQW18AN_00/LQW18AN_10系列

2、薄膜结构：薄膜结构也是层压结构，线圈的制作采用村田自己的微加工技术。它是一种实现高精度陶瓷材料的片式电感。其制造精度非常高，具有以下特点：

（1） 即使是0603规格的小片电感器也可以实现高性能的电气特性；

（2） 实现精细的价值阶梯和高精度的对应产品线；

（3） 高Q，高SRF。因此，该电感器符合移动通信设备小型化和轻量化的趋势，适用于要求小偏差和高Q值的射频电路的耦合和谐振。村田对应产品：lqp03tnu02/LQP02TNu02系列。

3、叠层结构：所谓叠层结构是将陶瓷材料和线圈导体叠成一体的整体结构。与绕组结构相比，它可以实现小型化和低成本。虽然Q值低于绕组结构，但L值偏差、额定电流、尺寸、价格等的整体平衡良好，也得到广泛应用。适用于移动通信设备射频电路的耦合、扼流和谐振。村田对应产品lqg15hn2/LQG15HS2/LQG18HN0系列

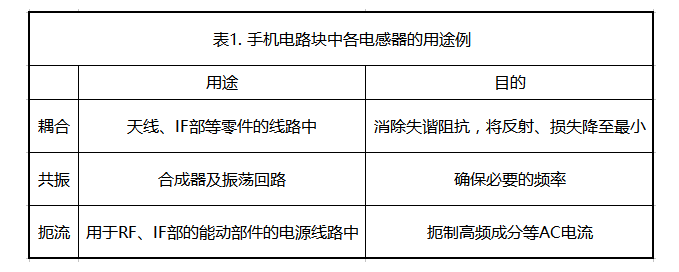

村田高频线圈的主要用途：

村田高频电感器主要用于手机和无线局域网等高频电路。下文将介绍各种结构的高频电感器的主要用途。

1、绕组线：LQW系列绕组线的特点是Q值高。由于Q值越高，滤波器带通的衰减特性越好，因此可以用于射频部分的匹配电路。此外，由于它可以确保天线对接收和发射信号的灵敏度，因此通常用于天线的匹配电路中。其次，由于其低RDC特性，它也适用于大电流的扼流圈电路。

2、薄膜型：薄膜型LQP系列的特点是采用光敏方法形成电极，可以实现线圈模型的精细加工。在实现小型化的同时，它具有高Q值特性，l值偏差小，可以实现小l值的分布响应。目前，为了顺应小型化的趋势，主流的0603尺寸和行业中小型化程度最高的0402尺寸正在量产。它可以用于需要小型化、小偏差和小l值分布响应的射频匹配电路和谐振电路。此外，它还可用于注重小型化和低RDC的扼流圈电路。

3、叠层式：虽然叠层结构有三种结构，Q值较低，但由于其L值偏差和规格与价格的整体平衡，广泛应用于射频匹配电路、谐振电路和扼流圈电路。

村田电源线用电感器

电源用电感存在大电流对应、直流重叠特性、小型化等问题。村田的片式电感器除以前使用的铁氧体材料外，还由金属合金材料制成。功率电路中使用的电感器的典型用途是“功率电感器”和“扼流圈”，它们用于所有电子设备。

村田功率电路电感的应用与功能

1、功率电感：将电能转换为磁能进行储存和释放，成为电压转换电路的一部分；为了减少直流电阻，减少交流电阻并改善直流叠加特性。

2、扼流圈电感：可以防止高频交流电流分量，从而提高电感，降低直流电阻。

村田电源电感器的结构和特性：

村田的电源电感器有两种结构，绕组式和叠层式，可以有效地发挥各种产品的特性，用于各种应用。

1、绕线感应器：绕线感应器将铁氧体磁芯上的铜线缠绕成螺旋状。村田的功率电路使用绕线电感器，其中大多数在绕在铁氧体磁芯上的铜线上涂有各种树脂。树脂涂层的目的是提高产品的强度。绕线电感适用于大电流和高电感领域。它有着广泛的应用，包括手机、电视、硬盘、数码相机等。

村田的相应产品有：

功率电感用LQH_P系列/LPH2MC_02/LQH2MC_52系列；

扼流圈=——用LQH31C/LQH32CN_U23/LQH32CN_33/LQH32CN_53/;

LQH43CN_U03/LQH43CN_33/LQH55D/LQH66S系列；

扼流用LQW15CN_00/LQW15CN_10/LQW18C系列；

2、叠层电感：村田叠层电感是将陶瓷材料与线圈导体相互重叠烧结而成的电感。与绕组结构相比，它体积小、高度低的特点。随着开关频率的不断增加，主要用于手机的叠层功率电感器的必要电感值呈下降趋势。预计叠层电感器的应用领域将进一步增加。村田的相应产品是LQM_P系列（用于功率电感器）和LQM_F系列（用于扼流圈）。

村田的通用电路电感提供了广泛的电感范围、形状、尺寸等，可用于滤波器、谐振电路和其他模拟电路，如声音和视频电路。村田通用电路使用电感器作为通用电感器，其产品线非常广泛。典型类型有绕组型、叠层型和2in1型。相应的产品有：大电感LQH_M.N系列；小多层LQMUN系列；2in1 HEAW系列（产品名称：1155EA-0001）和小型heaws系列（产品名称：1211EA-1004）用于车载数字音频放大器。

村田近距离无线用电感器

电感器被作为移动设备通信和解决方案，电感器被用于短距离无线通信的代表性NFC电路中。此处使用的电感器中的NFC需要具有满足独特要求的性能。村田短程无线电感器通过满足这些需求，有助于NFC电路的效率和小型化。村田提供的NFC电感主要包括LQW18C系列（绕组型）和LQM18J系列（多层型）。其中，LQM18J系列是一款适用于NFC承载设备实现电气特性的新产品

村田可变电感器

村田可变电感产品是线圈产品，可以通过改变由螺钉构成的铁氧体磁珠的位置轻松改变电感值。此外，金属外壳用于覆盖内部磁屏蔽结构，树脂封装结构用于保护绕组，从而实现高可靠性。村田可变电感产品主要包括：表面贴装可变线圈5CCEG系列和FSDVA系列。

1、村田5CCEG系列产品：支持电感范围0.05～2.7uh；工作温度范围：-40~+85℃；它具有高可靠性的特点，适用于车载基准测试；用于汽车调谐器等射频匹配变压器。

2、村田FSDVA系列产品：支持电感值范围0.1～52MH；（角度传感器1～7Mh）；它具有耐机械压力的特性，可以确保1000小时（最多3000小时的实验评估）的各种可靠性；确保端子的平面度小于0.1mm。
